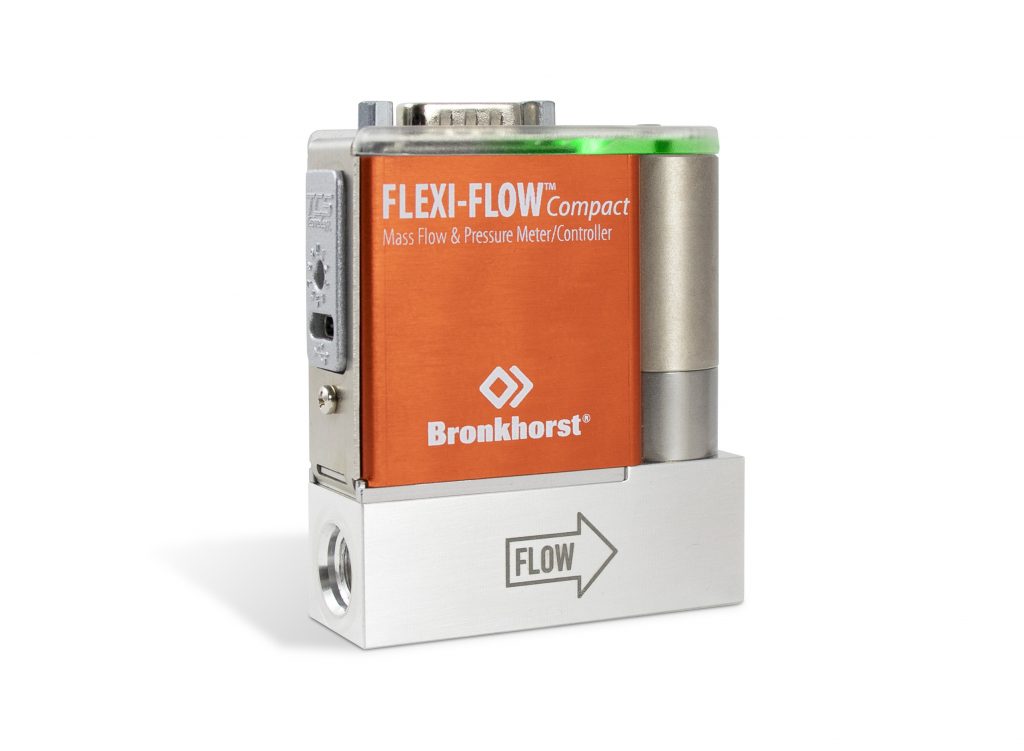

FLEXI-FLOW Compact气体质量流量计和控制器
FLEXI-FLOW Compact
气体多参数质量流量和压力计/控制器
FLEXI-FLOW Compact凭借其多参数功能在测量和控制方面实现新的飞跃。一体集成三大功能：气体流量测量与控制、压力测量与控制和温度测量。紧凑型设计适合各种应用，从台式生物反应器和分析设备到燃料电池生产。
精度****
通过集成数据库和实时转换进行高精度测量
集成气体数据库，含22种气体
仪表集成多种气体，包括基于实际工艺条件的实时转换的高精度。
多种控制功能
仪表集成3种控制类型：质量流量、上游压力和下游压力
快速响应
快速响应的仪表助您更好应对流程中的变化。
多参数：流量、压力和温度
通过在一台仪表中访问多个参数，如质量流量、压力和温度，助您更好地控制工艺流程，确保精确的监测和优化。
宽量程比
宽量程比测量和控制适合多种应用
技术参数
| 介质类型 | 气体 |
| 流量测量原理 | 热式 |
| 系列范围 | 0 – 500 ln/min ， 0 – 16 bar(g) |
| 精度 | 高达 ±0.5% Rd plus ±0.1% FS |
| 可重复性 | < ±0.2% Rd |
| 最大压力bar(g) | 16 |
| 工作温度 | 0…+50 °C (32 – 122°F) |
| 防护等级 | IP40 |
FLEXI-FLOW Compact型号
紧凑创新型多参数质量流量仪表系列：集流量、温度和压力于一表。
| FF-A005
预配置产品，可用于ModBus/FLOW-BUS或基于EtherNet的通信 0…5 mln/min 16 bar(g)
|
 |
|---|---|
| FF-A020
预配置产品，可用于ModBus/FLOW-BUS或基于EtherNet的通信 0…20 mln/min 16 bar(g)
|
|
| FF-A050
预配置产品，可用于ModBus/FLOW-BUS或基于EtherNet的通信 0…50 mln/min 16 bar(g) |
|
| FF-A200
预配置产品，可用于ModBus/FLOW-BUS或基于EtherNet的通信 0…200 mln/min 16 bar(g) |
|
| FF-A20K
预配置产品，可用于ModBus/FLOW-BUS或基于EtherNet的通信 0…20 ln/min 16 bar(g) |
|
| FF-A2K0
预配置产品，可用于ModBus/FLOW-BUS或基于EtherNet的通信 0…2 ln/min 16 bar(g) |
|
| FF-A500
预配置产品，可用于ModBus/FLOW-BUS或基于EtherNet的通信 0…500 mln/min 16 bar(g) |
|
| FF-A50K
预配置产品，可用于ModBus/FLOW-BUS或基于EtherNet的通信 0…50 ln/min 16 bar(g) |
|
| FF-A5K0
预配置产品，可用于ModBus/FLOW-BUS或基于EtherNet的通信 0…5 ln/min 16 bar(g) |
|
| FF-AM20
预配置产品，可用于ModBus/FLOW-BUS或基于EtherNet的通信 0…200 ln/min 16 bar(g) |
|
| FF-AM50
预配置产品，可用于ModBus/FLOW-BUS或基于EtherNet的通信 0…500 ln/min 16 bar(g) |
|
| FF-C00
质量流量控制器，定制产品 5 / 20 / 50 / 200 mln/min 16 bar(g) |
|
| FF-C01
质量流量和压力控制器，定制产品 5 / 20 / 50 / 200 mln/min 16 bar(g) |
|
| FF-C10
质量流量控制器，定制产品 0.5 / 2 / 5 / 20 ln/min 16 bar(g) |
|
| FF-C11
质量流量和压力控制器，定制产品 0.5 / 2 / 5 / 20 ln/min 16 bar(g) |
|
| FF-C1xD
质量流量和压力控制器，下端口 0.5 / 2 / 5 / 20 ln/min 16 bar(g) |
|
| FF-C1xS
质量流量和压力控制器，带截止阀 0.5 / 2 / 5 / 20 ln/min 16 bar(g) |
|
| FF-C20
质量流量控制器，定制产品 50 / 200 / 500 ln/min 16 bar(g) |
|
| FF-C21
质量流量和压力控制器，定制产品 50 / 200 / 500 ln/min 16 bar(g) |
|
| FF-M00
质量流量计，定制产品 5 / 20 / 50 / 200 mln/min 16 bar(g) |
|
| FF-M01
质量流量和压力计，定制产品 5 / 20 / 50 / 200 mln/min 16 bar(g) |
|
| FF-M10
质量流量计，定制产品 0.5 / 2 / 5 / 20 ln/min 16 bar(g) |
|
| FF-M11
质量流量计和压力计，定制产品 0.5 / 2 / 5 / 20 ln/min 16 bar(g) |
|
| FF-M1xD
质量流量计和压力计，下端口 0.5 / 2 / 5 / 20 ln/min 16 bar(g) |
|
| FF-M20
质量流量计，定制产品 50 / 200 / 500 ln/min 16 bar(g) |
|
| FF-M21
质量流量和压力计，定制产品 50 / 200 / 500 ln/min 16 bar(g) |
|
| FF-S20K
预配置产品，带ModBus/FLOW-BUS 0…20 ln/min 16 bar(g) |
|
| FF-S2K0
预配置产品，带ModBus/FLOW-BUS 0…2 ln/min 16 bar(g) |
|
| FF-S500
预配置产品，带ModBus/FLOW-BUS 0…0.5 ln/min 16 bar(g) |
|
| FF-S5K0
预配置产品，带ModBus/FLOW-BUS 0…5 ln/min 16 bar(g) |
|
| 使用说明书 | |
|---|---|
| Manual FLEXI-FLOW Compact (9.17.158) | |
| Quick Start Guide FLEXI-FLOW Compact (9.17.182) | |
| 接线图 | |
|---|---|
| Hook Up Diagram FLEXI-FLOW MFC/MFM Ethernet (9.16.313) | |
| Hook Up Diagram FLEXI-FLOW Compact MFC/MFM (9.16.275) | |
| 证书 | |
|---|---|
| EU Declaration of Conformity FLEXI-FLOW | |
| 产品样册 | |
|---|---|
| Brochure FLEXI FLOW Compact | |
| Flow Tabel FLEXI-FLOW Compact Advanced incl. High-Flow | |
