Application note A107-GP99

咖啡机阀门测试中的流量控制

制作咖啡是许多人的日常行为,也是一项技术活。事实上,这是热水通过溶解化合物从咖啡豆粉中释放芳香和风味的提取过程。咖啡过滤器用于保留未解决的咖啡豆部分,咖啡过滤器用于保留咖啡豆未溶解部分,您可以将溶解的化合物作为一杯香热饮料饮用。
现代咖啡机的一个重要部件是控制阀,它为咖啡粉提供热水-无论是在胶囊内还是作为“真正的”粉末。Wandfluh Produktions AG是阀门制造商,也是咖啡机制造的供应商。最初,作为阀门制造质量控制的一部分,该公司用水测试其阀门。但是,测试结果似乎太不准确。使用空气和机械阀的手动测试装置解决了这个问题,但是他们希望将此装置自动化。因此,该公司寻求Bronkhorst给与支持。
咖啡机阀门测试中的流量控制

应用要求

为了测试其控制阀的性能,客户要求在高达20bars的压力范围内对小气流进行连续且优选免维护的控制。

重要议题

  • 自动化系统,可实现小流量的恒定空气供应
  • 即时解决方案
  • 过程安全设置

工艺方案

Bronkhorst EL-FLOW质量流量控制器测量每分钟几升的典型空气质量流量正好。流量控制器能够连续地在高压范围内提供所需的小气流。作为解决方案的一部分,质量流量控制器使用RS-232通信协议连接客户PLC,以自动方式控制空气供应。

Wandfluh将其紧急问题告知Bronkhorst后不久,销售代表带着与Wandfluh要求流量大致相当的演示质量流量控制器前往Wandfluh现场。现场测试得到很好的结果-唯一的评论是空气流量有点太大。通过购买流量略小的仪表,他们可以找到解决问题的理想方案。

之前使用机械阀的手动供气解决方案中,难以控制准确的空气流量。而且,在温度波动的情况下不能获得恒定的气流。使用Bronkhorst热式质量流量控制器替代机械阀使这两个问题得以解决。

Bronkhorst设备的使用提高了阀门测试的质量,并使生产流程更加安全。通过目前的装置,Wandfluh现在意识到“不达标”阀门确实是“不达标”阀门,并及时阻止了更多的不合格产品。

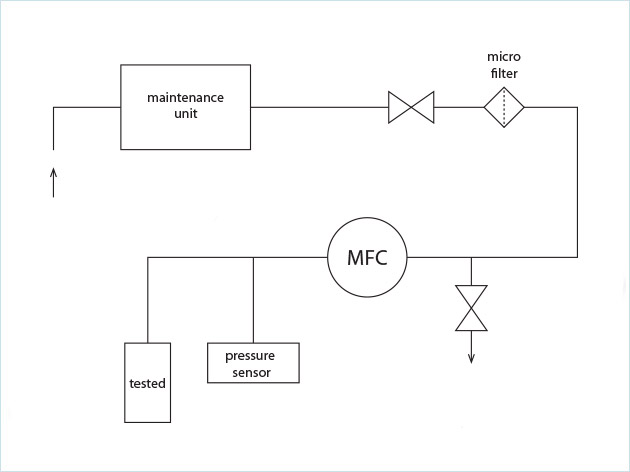

咖啡机阀门测试中的流量控制工艺方案
