EL-FLOW SELECT

简介

EL-FLOW^® Select 系列质量流量计/控制器，拥有专门为‘实验室应用所设计的PC板模块化结构。控制阀可以是一体的，也可以是分体的。可测量和控制的气体流量范围：

最低流量可达0.014…0.7 ml_n/min
最高流量可达 8…1670 l_n/min

该款质量流量控制器的控制阀设计有别于其它竞争产品的设计，采购模块化结构，并且用户可以在设备安装现场不用作任何调整即可更换。标准通用的阀门是常关阀，Kv值可高达1.5 。也可根据客户的要求提供常开阀的产品。

数字= 标准

所有型号的EL-FLOW Select系列的产品都装有一个数字集成电路板，并且拥有 ’自我诊断‘ 、‘报警‘、‘计数‘功能；除此之外，还拥有‘数字通讯‘ 和 ‘可调节的远程控制‘ 设置。多亏‘多总线‘ 设计思路，使得这些数字式设备拥有了极大的灵活性，从而使得这些设备都可以与如下任意通讯协议的板载接口组装：EtherCAT^®, DeviceNet™, Profibus-DP^®, Modbus-RTU 或者FLOW-BUS等协议。

可选配多介质/多量程

EL-FLOW Select 的设备可以提供带有可选配的多介质/多量程的功能。该可选性为用户提供了极大的灵活性，尤其是在选择流量范围和气体类型的时候，使其在测量或者控制的时候保持高精确性和更大的量程比。正因为该功能的存在，使用户在产品安装现场可以重新设置仪表的测量范围，由此节省了时间和成本。为了方便用户，公司还特别设计出了一个易于操作和使用的软件，命名为‘ Flow Tune’, 该软件是专门用来激活‘多介质‘/’多量程‘可选功能的调节或者改变仪器配置而设计的。

产品列表

EL-FLOW Select 型号

质量流量计（满量程，N₂当量）

PN 100 bar	PN 200 bar	PN 400 bar
F-110C \| 0.7 … 9 ml_n/min	F-120M \| 10 … 15 ml_n/min	F-130M \| 10 … 15 ml_n/min
F-111B \| 0,008 … 25 l_n/min	F-121M \| 0.015 … 20 l_n/min	F-131M \| 0.015 … 20 l_n/min
F-111AC \| 20 … 100 l_n/min	F-121M \| 0,015 … 20 l_n/	F-131M \| 0.015 … 20 l_n/min
F-112AC \| 40 … 250 l_n/min	F-122M \| 15 … 250 l_n/min	F-132M \| 15 … 250 l_n/min
F-113AC \| 200 … 1670 l_n/min	F-123M \| 200 … 1250 l_n/min	F-133M \| 200 … 1250 l_n/min

质量流量控制器（满量程，N₂当量）

PN64	PN 100 bar	PN 200 bar	PN 400 bar
F-200CV \| 0.7 … 9 ml_n/min	F-210CV \| 0.7 … 9 ml_n/min	F-220M \| 10 … 15 ml_n/min	F-230M \| 10 … 500 ml_n/min
F-201CV \| 0.008 … 25 l_n/min	F-211CV \| 0.008 … 25 l_n/min	F-221M \| 0.015 … 20 l_n/min	F-231M \| 0.5 … 10 l_n/min
F-201AV \| 20 … 100 l_n/min	F-211AV \| 20 … 100 l_n/min	F-221M \| 0.015 … 20 l_n/min	F-231M \| 0.5 … 10 l_n/min
F-202AV \| 40 … 250 l_n/min	F-212AV \| 40 … 250 l_n/min		F-232M \| 10 … 100 l_n/min
F-203AV \| 200 … 1670 l_n/min	F-213AV \| 200 … 1670 l_n/min

Manuals
Quick installation guide EL-FLOW Select
Manual EL-FLOW Select

Hook-up diagrams
Analog IO – RS232
DeviceNet
EtherCAT
FLOW-BUS
Modbus
Optional Bus and IO Configurations
PROFIBUS DP
PROFINET
CANopen

EL-FLOW Select products series

Below you find the most common EL-FLOW Select instrument. For a complete overview visit our bronkhorst.com website.

View all EL-FLOW Select instruments

EL-FLOW Select F-110C

最小流量: 0.014…0.7 mln/min
最大流量: 0.06…9 mln/min
压力等级 100 bar
紧凑型设计
高精度

EL-FLOW Select F-112AC

Min. flow 0,8…40 ln/min
Max. flow 1,4…250 ln/min
Pressure rating 100 bar
Compact design
High accuracy

EL-FLOW Select F-201CV

Min. flow 0,16…8 mln/min
Max. flow 0,5…25 ln/min
Pressure rating 64 bar
Compact design
High accuracy and repeatability

EL-FLOW Select F-202AV

Min. flow 0,8…40 ln/min
Max. flow 5…250 ln/min
Pressure rating 64 bar
Compact design
High accuracy and repeatability

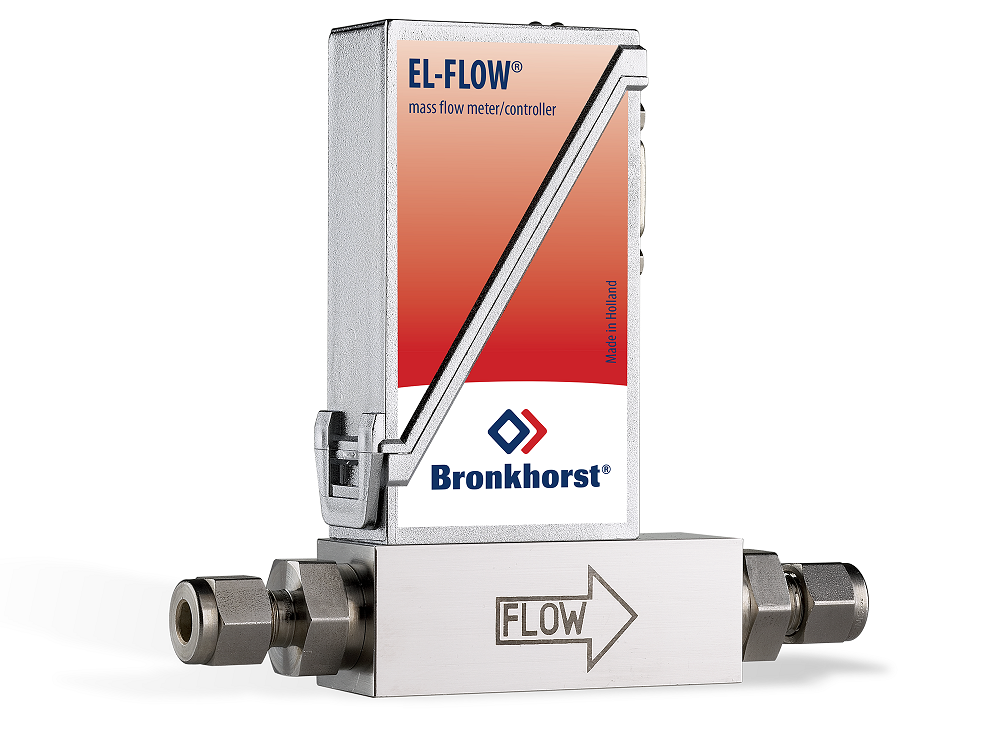

EL-FLOW Select F-111B

Min. flow 0,16…8 mln/min
Max. flow 0,16…25 ln/min
Pressure rating 100 bar
Compact design
High accuracy

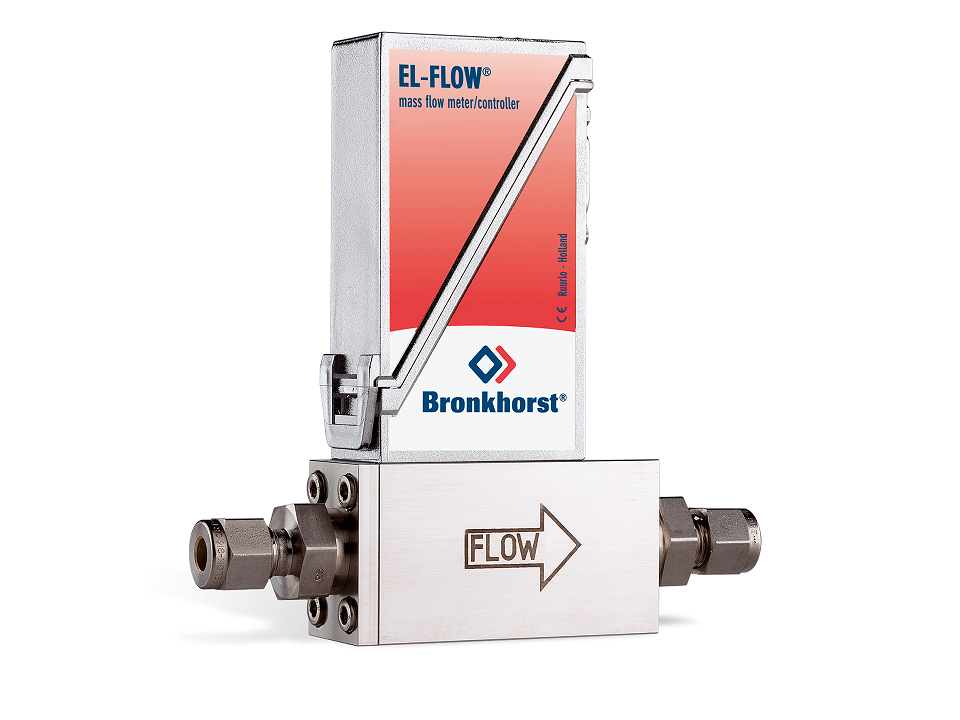

EL-FLOW Select F-111AC

Min. flow 0,4…20 ln/min
Max. flow 0,6…100 ln/min
Pressure rating 100 bar
Compact design
High accuracy
