风管泄漏测试

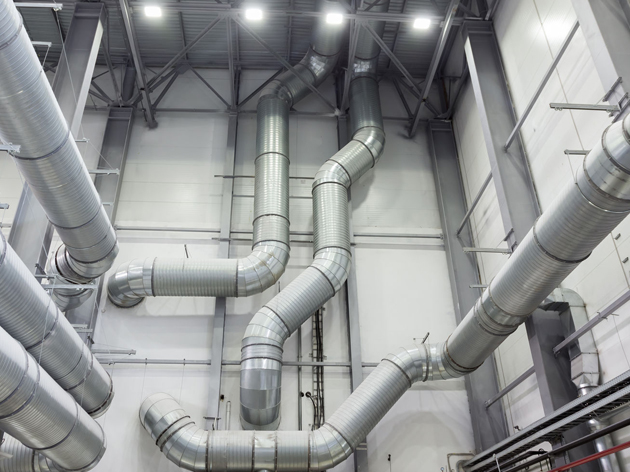

设备的气密性和液密性至关重要。尤其是在供暖、通风和空调(HVAC)部门,集中供暖系统的排气管不应泄漏燃烧气体。此外,安装在建筑物中的输送大量空气的风道,在一定程度上也必须是密闭的。


Bronkhorst开发了一套泄漏测试方法。最初仅用于空气管道,后扩展用于中央供暖系统的排气管和汽车行业的液密油泵。可应用于封闭系统和开放系统,温度和高压使反应步骤尽可能有效,并与质量控制有关:越来越多的ISO认证要求记录定量泄漏数据。

风管泄漏测试

应用要求

基本原理是:假设“正在测试的设备”,可以是体积从一个小孔到10升的任何东西。通过压力控制器(PC)向该设备施加压力,并使用质量流量计(MFM)测量任何气体泄漏。具体压力控制器和流量计的使用基于设置/测量范围。

重要议题

  • 检查或保证密封型的试验
  • 温度稳定

工艺方案

测量原理的具体实践如下。根据已知特定条件下的泄漏率,将被测设备(DUT)置于客户指定的特定压力下。假设初始压力为5 bar, 我们需要知道入口流量需要多少来平衡出口流出的泄漏来稳定压力?

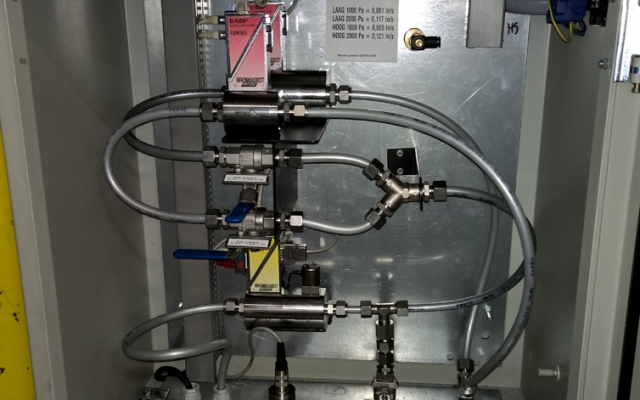

压力控制器(PC)设置压力,热式气体质量流量计(MFM)测量气体流量。即使液体相关的应用也可通过此类气体流量测量方法来测试。在测量空气管道的案例中,气体由客户压缩机输送加压空气。可使用正常的空气,在测试前需去除水和油。

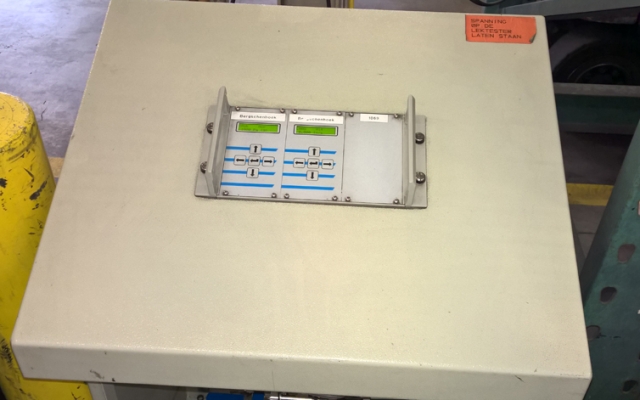

不过,也有一些注意点。为了消除质量流量计的压降,压力控制器需尽可能靠近DUT,因此压力控制器及其阀门需物理分离。此外,由于通常连续测试多个DUT,须在设置/测量设备和DUT之间放置两个切断阀,以减少测试时间并提高稳定性。此外,特别是对于泄漏率非常小的案例,须在设置中添加安全旁路,以便快速填充DUT。使用安全旁路可避免批准缺陷产品。解决方案请见流程图示例。

测试之前,温度稳定至关重要。例如,由于气体膨胀,2 °C的温度变化已导致0.7 %的体积变化。当温度波动时,任何小于此体积变化的泄漏都无法测量。

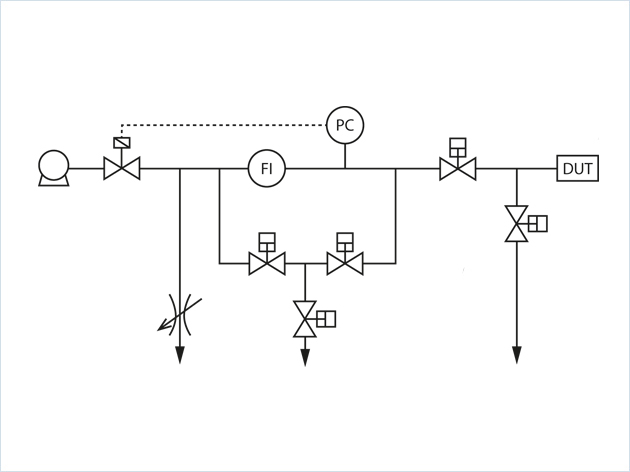

风管泄漏测试工艺方案
