Application note A049-GP06

气体接头安全性测试

配气装置制造商针对美国市场使用的特定类型的配气装置采用测试装置。在发生火灾时,这些配气装置需要在特定的最短时间内保持气密性。
测试过程如下:配气系统安装在管端,放入加热到一定恒温的炉中。然后,该连接管装置承受10 bar 空气过压。当一定时间内的空气泄漏低于规定值则配气装置通过测试。由于这是破坏性测试方法,并非整批所有的配气装置都测试,而仅仅抽取少数测试。在初始装置中,因为流量很大(基于压降原理的流量计),压力传感器经常出现故障。后来采用Bronkhorst流量-压力解决方案,流量不会高于质量流量控制器满量程范围。
气体接头安全性测试

应用要求

配气装置制造商需要紧凑的即插即用系统,该系统只需一个进入和一个输出就可以轻松操作气流。此外,还需要过滤器,防止炉灰进入测试装置。

重要议题

  • 带流量控制的压力管理
  • 即插即用系统

工艺方案

Bronkhorst流量压力解决方案包含压力计(Bronkhorst EL-PRESS PM51 压力模块),它是用于控制上游的流量控制器的传感器。当配气装置在测试过程中发生故障时,压力计检测到低于初始10bar的压力,然后迫使流量控制器向系统输送气流。此时,当该流量是非零值时,检测到确实泄漏。配气装置制造商称该系统具有可靠的压力传感,结实耐用。

对于该泄漏测试应用,压力计(例如EL-PRESS系列)和流量控制器(例如EL-FLOW系列)的组合比传统的压力控制器和流量计组合要好。传统的组合应用下,当压力控制器希望很快达到其设定值时,存在可能会在初始阶段丢失信号的风险。Bronkhorst装置的优点是稳定控制流量,永远不会太高。

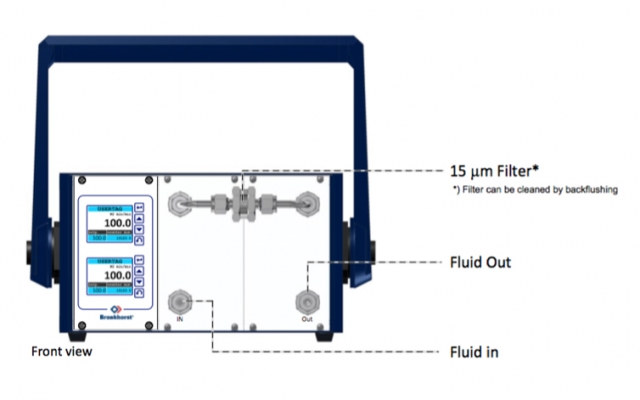

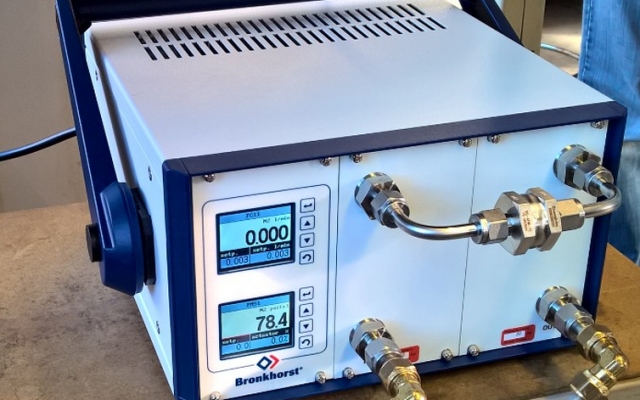

该装置包含15 μm过滤器,以防止炉灰颗粒进入流量控制器,对装置造成损害。如果过滤器堵塞,可以通过反向吹扫来清洗,因此无需拆卸装置来清洗过滤器。一般情况下,该装置带数字控制面板,用于控制和显示设置。控制面板通过RS-232系列端口使用Bronkhorst软件连接到计算机系统。如需修改,可纳入电位计来手动调整设置,其包含模数转换器。

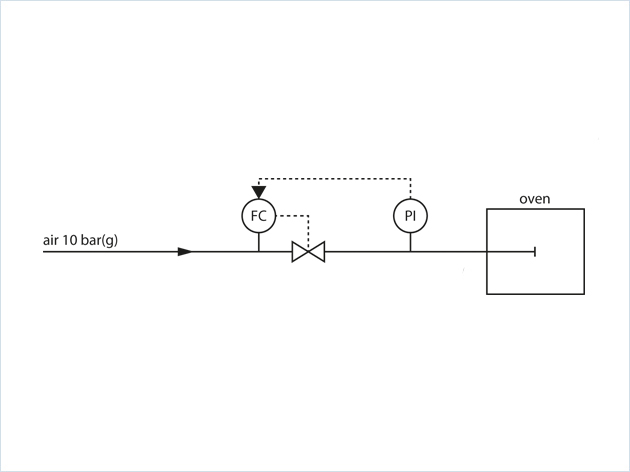

气体接头安全性测试工艺方案
