Application note A019-OG02

爆炸性混合物应用方案

ATEX环境试验设备所用仪表要求精确性、稳定性和安全性,同时气体混合物组分须精确。


相比购买成品混合物,使用自制的混合物进行测试更实惠,物流也更简单。30瓶从气体制造商处购买的各种昂贵混合物,其实只需购买6瓶单一气体。

爆炸性混合物应用方案

应用要求

根据BS EN 50020:2002,用于本案试验的系统,包括气体输送、混合和点火室。特定组分的爆炸性混合物必须在特定的时间和数量范围内送到点火室。每个测试可自动或手动处理。试验完成后,点火室自动吹扫。

重要议题

  • 混合物组分准确性
  • 爆炸安全试验
  • 测试自动化

工艺方案

本安试验

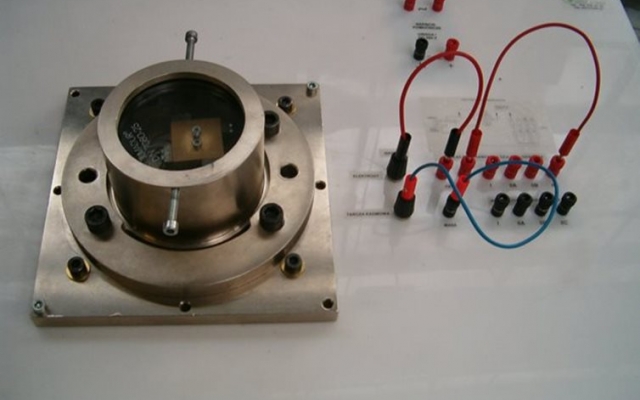

本安试验装置由带电极系统的点火室和气体输送与混合系统组成。乙烯、丙烷、甲烷、氢气、氧气和空气从气瓶中输送出来,并在流动中混合。根据BS EN 50020:2002生产各种爆炸性混合物。特定精度的混合物用于填充点火室,点火室配有点火转盘和电极系统,可以测试被测电路是否会引起爆炸。每次试验都从检查混合物和电极的点火能力开始。RLC标准电路必须引起爆炸。因此,每次试验都是从爆炸开始的,这就需要采取一定的安全预防措施,以避免供气管线和流量计发生爆炸。采用冗余阻火器和止回阀。

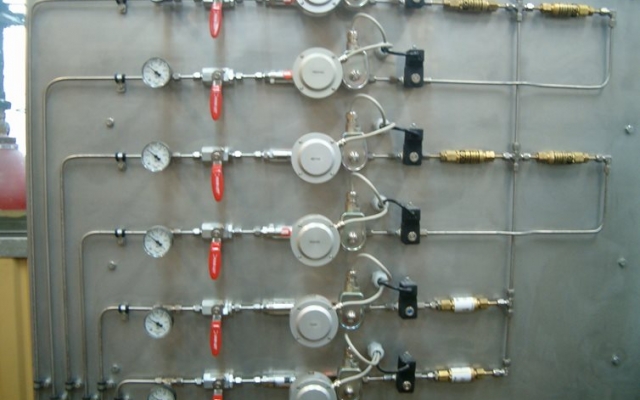

气体通过防爆质量流量控制器输送,该控制器由显示/控制模块和控制所有试验时间和混合物组分的PLC控制。部分混合物比例可预存于PLC中,其余情况用户可自行输入。

爆炸性混合物应用方案 工艺流程
