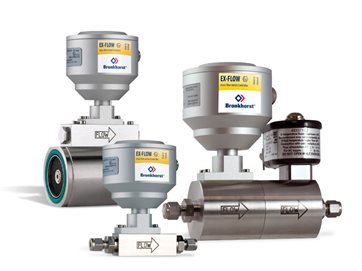

EX-FLOW

气体质量流量计/控制器

(ATEX Zone-1 证书)

EX-FLOW 仪表是专为危险环境下的气体流量应用而设计的坚固耐用的热式质量流量计/控制器。特制的安全测量头通过了ATEX 114法规ATEX2014/34/EU的测试，并且通过了EC-型号KEMA 01ATEX1172, 保护 II 2 G Ex ib IIC T4 Gb 的认证。

其它认证 (flow meters only)

IECEx = IECEx DEK14.0060
TIIS = 検・第TC21584号 (日本认证)
KCs = Ex ib IIC T4 (韩国认证)

电子舱的外壳达到了IP65防爆规格。控制阀可选一体式或分体式。可测量和控制气体流量：

最小流量范围: 0.16 … 8 ml_n/min
最大流量范围: 220 … 11000 m³_n/h (质量流量计)
7.5 … 375 m³_n/h (质量流量控制器)

样册下载 产品列表

流量控制

EX-FLOW质量流量控制器拥有快速且平稳控制的控制阀。流量计和控制阀应该与接有（通过单独的电缆）带电流隔离/前置放大器/带可完成控制回路控制面板的供电/显示控制单元（位于安全区域内）连接起来，其中包含可以完成控制回路的控制面板。控制阀通过控制面板来接收信号，并且立即响应任何从流量传感器中发出信号和设定点信号的偏差。

Bronkhorst运用了如下两种线圈:

‘XB’型 = 本安线圈；需要安全栅。
二级防护 II 1 G Ex ia IIC T6
二级防护 II 1 D Ex ta IIIC T80°C
‘XC’型 = 模压线圈；无安全栅需求。
二级防护 II 2 G Ex eb IIC T4
二级防护 II 2 D Ex tb IIIC T130°C

供电/显示控制单元

为了提供完整的EX-FLOW系统，Bronkhorst开发了供电/显示控制原件，拥有如下功能：

显示
控制
报警
累计
安全栅
带电流隔离的电源

更加详细的资料请点击：供电/显示控制单元

EX-FLOW 特点

通过了ATEX Cat.2, Zone 1 认证
压力等级可达400 bar
坚固耐用的防水外壳(IP65, 防水、防尘)

可处理流量范围(以空气为基础介质)

质量流量计 (MFM)	量程	过程连接形式
系列 F-110CX	min. 0.16 … 8 ml_n/min max. 0.2 … 10 ml_n/min	成对的卡套连接
系列 F-111BX	min. 0.2 … 10 ml_n/min max. 0.4 … 20 l_n/min	成对的卡套连接
系列 F-111AX	min. 0.1 … 5 l_n/min max. 2 … 100 l_n/min	成对的卡套连接
系列 F-112AX	min. 0.2 … 10 l_n/min max. 5 … 250 l_n/min	成对的卡套连接
系列 F-113AX	min. 2 … 100 l_n/min max. 25 … 1250 l_n/min	成对的卡套连接
系列 F-116AX/BX	min. 0.4 … 20 m³_n/h max. 10 … 500 m³_n/h	成对的卡套连接
系列 F-106AX/…/GX	min. 0.4 … 20 m³_n/h max. 220 … 11000 m³_n/h	对夹式连接
系列 F-107AX/…/DX	min. 0.4 … 20 m³_n/h max. 36 … 1800 m³_n/h	法兰连接 (DIN 或者 ANSI)

质量流量控制器 (MFC)	量程
系列 F-200CX ¹⁾	min. 0.2 … 10 ml_n/min max. 0.2 … 10 ml_n/min
系列 F-201CX ¹⁾	min. 0.22 … 11 ml_n/min max. 0.4 … 20 l_n/min
系列 F-201AX ¹⁾	min. 0.1 … 5 l_n/min max. 2 … 100 l_n/min
系列 F-202AX ²⁾	min. 0.2 … 10 l_n/min max. 5 … 250 l_n/min
系列 F-203AX ²⁾	min. 2 … 100 l_n/min max. 25 … 1250 l_n/min
系列 F-206AX/BX ²⁾	min. 0.4 … 20 m³_n/h max. 7.5 … 375 m³_n/h
系列 F-230MX/ F-231MX/F-232MX ³⁾	min. 0.2 … 10 ml_n/min max. 2 … 100 l_n/min

¹⁾ 小型号控制阀专为普通应用环境设计的
²⁾ 在高硫量应用领域，可选配先导阀
³⁾ 不同的P控制阀专为高压（差）应用高达400bar环境所设计

使用说明书
Manual EX-FLOW meters and controllers – ATEX
Manual EX-FLOW meters and controllers – IECEx
使用说明书 EX-FLOW 流量计和控制器 – ATEX
使用说明书 EX-FLOW 流量计和控制器 – IECEx

安装图
MFM Measuring Head
XB-Coil
XC-Coil

证书
IECEx Certificate EX-FLOW MFM Measuring Head X100 : IECEx DEK14.0060
TIIS Certificate EX-FLOW MFM Measuring head X100 : 検・第TC21584号 (Japanese certification)
KCs Certificate EX-FLOW MFM Measuring Head X100 :: Ex ib IIC T4 (Korean certification)
ATEX CAT 2 Certificate EX-FLOW MFM Measuring Head X100 : KEMA 01ATEX1172
EU Declaration of Conformity Measuring Head X100 : ATEX CAT 2 (doc. 9.06.032)
ATEX CAT 2 Certificate XB-coil
ATEX CAT 2 Certificate XC-coil
ATEX CAT 2 Notification Directive 2014/34/EU : DEKRA 12ATEXQ0100
