气体质量流量控制器之气相色谱仪校准

2022年5月16日 Bronkhorst

气体质量流量控制器之气相色谱仪校准

Bronkhorst为一家专门为气体分析仪提供气体混合器的公司提供解决方案,用于制备气体混合物,以校准气相色谱仪。
气相色谱仪等分析仪器须定期校准,以准确确定化合物的化学成分。校准期间,将气相色谱仪的测量值与具有已知精度的校准标准进行比较,相应调整设备的值。对于气相色谱仪而言,此类标准是具有准确已知成分的气体混合物。
气相色谱仪操作员有2种方式生成气体混合物:
  1. 购买预混合气体的气瓶
  2. 自行配置气体混合物
气体质量流量控制器之气相色谱仪校准应用

应用要求

客户寻找具有各种流量范围的低成本气体质量流量控制器,以创建具有Modbus协议通信选项的气体混合物。其校准气体混合物的制备方法必须符合ISO 6145-7标准。

重要议题

  • 改进精度
  • 灵活性
  • 紧凑型

工艺方案

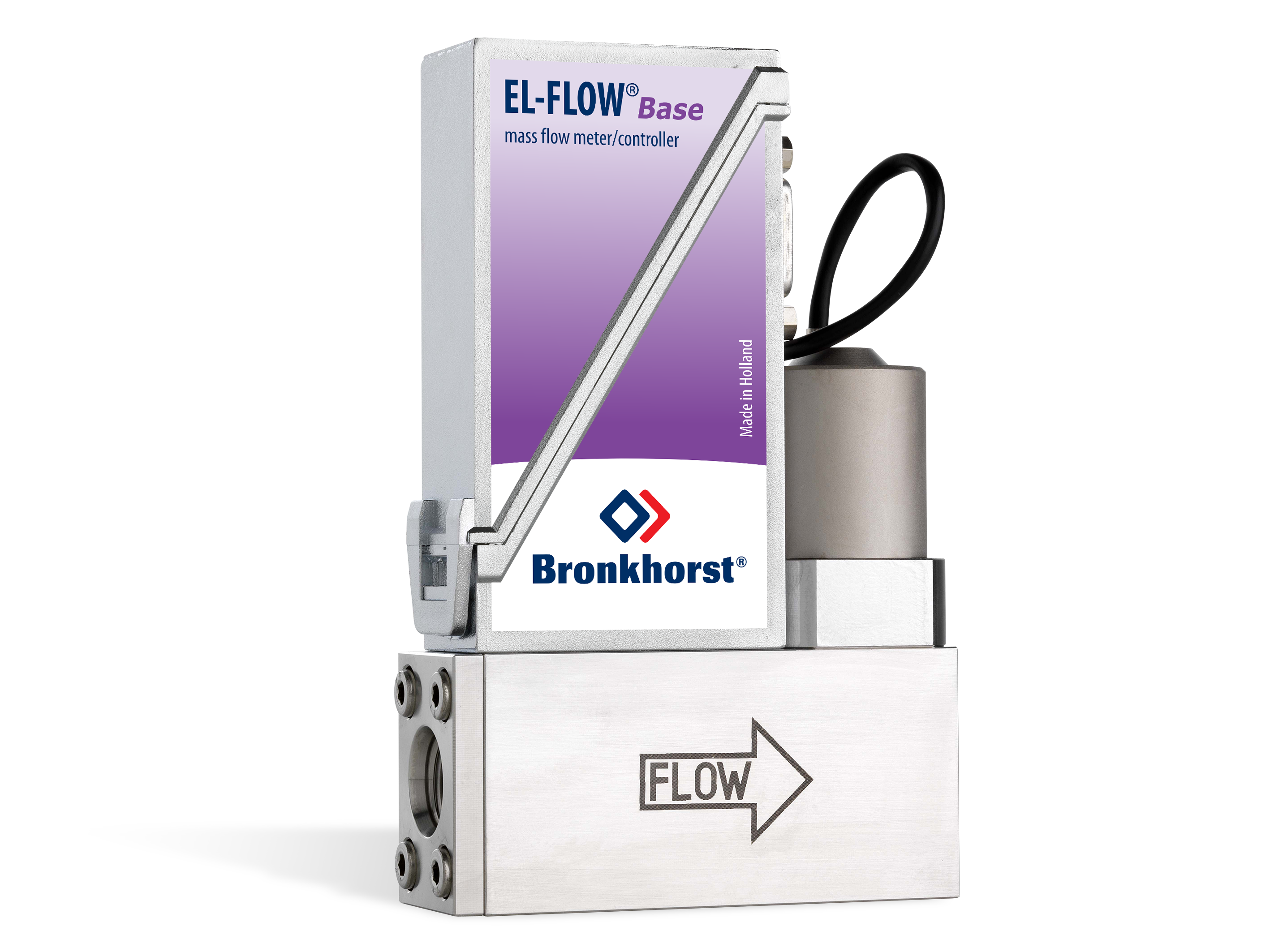

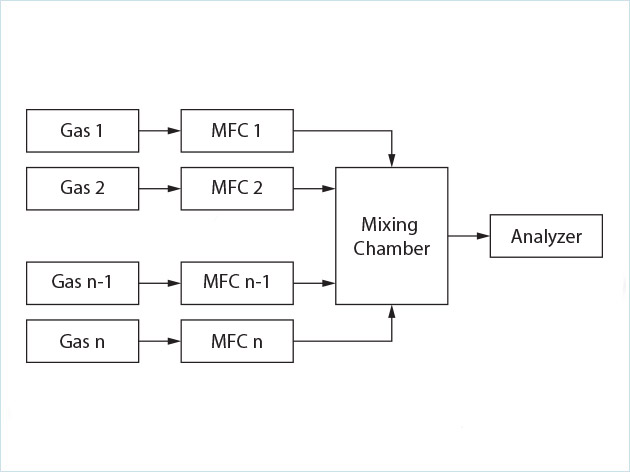

该应用使用EL-FLOW Base 系列气体质量流量控制器。多达12个气瓶连接到等量的质量流量控制器。准确控制的气流进入混合腔,然后将混合物送入气相色谱仪进行校准。

ISO 6145-7:2009 标准描述了使用商用热式质量流量控制器制备校准气体混合物的程序。离开气体混合物的最终气体成分的精度由专用软件计算,该软件考虑了气体流量的不确定性(由于质量流量控制器)以及初始气瓶气体成分的不确定性。

气体质量流量控制器之气相色谱仪校准应用
相较购买带预混合气体混合物气瓶,现场制备气体混合物具有一些优势。例如,预混合气体混合物的使用寿命有限。此类预混合气体混合物的成本相当高昂,用户不确定气体的浓度是否仍然良好,或者混合物是否仍然均匀。

因此,用户或可自行制备特定化合物浓度非常低的气体混合物。运营商不必投资混合气体气瓶,大大提高在自己的时间内校准分析仪的灵活性和自由度。

客户选择Bronkhorst设备的理由:整个“方案”具有良好的购买价格、更高的准确性和灵活性,以及集成Modbus协议。

EL-FLOW Base 产品线的一个替代方案是FLEXI-FLOW 产品线。欢迎联系Bronkhorst聊一聊流程解决方案。
