沼气转化成绿色气体 | 流量测控

2023年10月26日 Bronkhorst
荷兰正面临向可持续社会转型的重大任务,温室气体二氧化碳排放量低很多,而且没有来自格罗宁根省的化石天然气。太阳能和风能将在发电和社会电气化方面发挥更大的作用。格罗宁根的Hanze应用科学大学正在进行研究,Bronkhorst质量流量计和流量控制器也在其中发挥了作用。



沼气在能源转型中的作用

在这一能源转型中,“绿色气体”发挥着重要作用-这是为荷兰天然气电网升级的沼气。先决条件是有足够的可用性。我们采访了格罗宁根Hanze应用科技大学的讲师研究员Gert Hofstede,他一直专注于这件事。流量计在他将沼气再处理成绿色气体的研究中发挥着重要作用。

沼气是主要由甲烷(CH4, 50-60%)和二氧化碳(CO2, 40-50%)组成的混合气体,由路边草或蔬菜、水果和花园垃圾等有机生物发酵(“好氧分解”)制成。沼气被认为是可再生能源,由有机废物产生,但含有太多二氧化碳,无法实际使用,例如无法添加到天然气管网中。将沼气升级为绿色气体的过程主要通过去除存在的二氧化碳来完成,但也可以通过将过量的二氧化碳转化为甲烷来完成。我们问Gert如何做到这一点。

沼气变绿色气体

“我的博士研究是尽可能有效地分解生物质,最终将其转化为生物能源。生物量丰富,但我们不能用其中的大部分做任何事情。我的工作是利用这些“剩菜剩饭”制造生物能源。沼气的质量很差,我们想把这种气体升级为绿色气体。为此,我们耍了一个“花招”,建造了一个生物反应器,向其中添加绿色氢气。反应器中有专门的微生物,可将H2和CO2转化为甲烷(4H2+CO2à CH4 +H2O)。因此,突然之间,同样数量的生物质产生了更多的甲烷(几乎是原来的两倍)。向生物反应器中添加氢气的使用测量方法是什么?任何确切地知道添加了多少氢气?”

“升级沼气意味着甲烷含量从60%提高到88-90%以上,之后其质量与低热值的荷兰天然气兼容,可以注入天然气管网。如果你用压力阀将氢气直接从气瓶中“冒泡”到含有微生物的液体中,你不知道你放了多少。更重要的是:氢气在40°C的水中溶解得很差,没有正确地接触到微生物,所以它不起作用。”


添加氢气

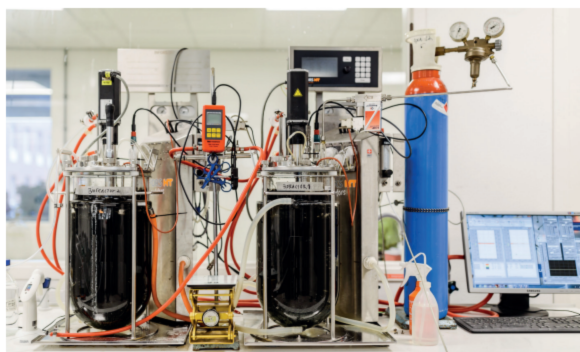

Gert继续说“最终,对于实验室规模的反应器,我们想出了一个聪明的解决方案,在反应器中放入一根软管,然后使用质量流量控制器添加氢气。软管中充满了气体,氢气通过软管壁扩散,添加了几乎看不见的非常小的气泡,但它们是有效的。通过搅拌反应器,微生物可以接触到可用的氢气。这在小规模上进行得很好,但扩大规模需要数公里的软管。下一步的时间到了:滴流床反应器。”

“在滴流床反应器中,微生物被固定:它们被困在表面积非常大的多孔载体上,液体或气体成分沿着该载体运输。我们使用的微生物由许多不同的物种组成,根据氢气与二氧化碳的比例,我们只促进那些可以从CO2 和H2中制造CH4 的微生物。理论上期待四个分子的氢比一个分子的二氧化碳来制造甲烷,但在实践中需要更少的氢,因为二氧化碳也被用来生长微生物。因此,这个比例很重要。”


氢气质量流量控制器

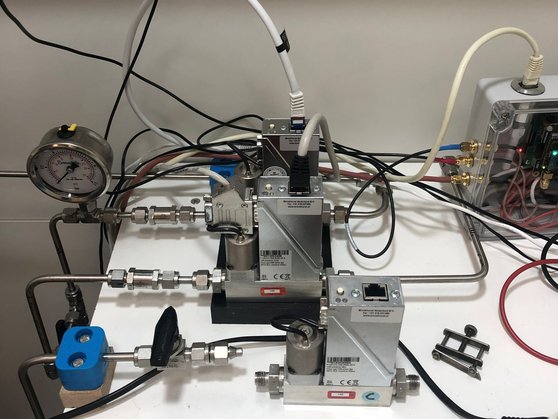

“我们从一个质量流量控制器开始,该控制器的氢气/二氧化碳比例为80/20 体积%。很快就发现,在这样做的过程中,我们引入了太多的氢气,助长了错误的微生物,而牺牲了甲烷的生产。因此,我们认为:我们必须能够分别添加氢气和二氧化碳这两种气体,这样就可以添加我们想要的任何比例。我们为氢气和二氧化碳分别购买了一个单独的质量流量控制器(来自EL-FLOW Select 系列)。”

Gert现在也在使用第三个质量流量控制器,例如添加氮气。这降低了氢气的分压,似乎提高了工艺的稳定性。他的研究现在正处于进一步的扩大阶段,在这个阶段,他将把反应器从实验室规模扩大到演示规模,甚至更大。
