Application note

液态有机氢载体储氢(LOHC)

氢气从生产到使用的过程中总有一段时间需要被储存在特定位置,最好靠近使用点。一些德国公司和研究机构研究了一种储存氢气的新方法:合成芳香基导热油,通常用于烘培系统和其他高温应用。该案例中,导热油充当液态有机氢载体LOHC。

氢通过催化反应储存于液态氢载体中。液体粘度很低,看起来像水。加氢后粘度增加,液体看起来像蜂蜜。

装载氢气时,LOHC是阻燃的,使其成为安全地将氢气输送到使用位置的介质。到达使用位置可将氢气从载液中卸下。

负载LOHC可在环境条件下储存,相较气态氢是另一个优势。加载/卸载是可逆的过程;氢化(加载)需要更高的压力,是放热的,因此会释放能量,而脱氢(卸载)是吸热过程,需要能量,因此需要更高的温度-都通过催化剂驱动。

Bronkhorst经销商Wagner Mess- und Regeltechnik应邀参与德国合作伙伴一同研发。

液态有机氢载体储氢(LOHC)

应用要求

不少公司正研究在什么压力下的反应最适合装卸。为此,必须精确测量流入反应器的LOHC和氢。提供准确的碳氢化合物和氢气流。棘手的部分是催化反应前后LOHC粘度的变化。质量流量仪表需要能处理这些粘度变化。

重要议题

  • 定量给料和泵送粘性液体的能力
  • 精确度
  • 质量流量仪表需能应对粘度变化

工艺方案

装置中加热LOHC达到正确的粘度范围,并通过带加热元件的Wadose HPLC 达到更高的压力水平。高温科里奥利流量计搭配电子设备及控制阀用于定量给料LOHC到反应堆容器。

另一装置中,通过科里奥利质量流量计结合HNP泵高效运行高粘度LOHC定量给料。介质无需过多加热,因为泵可很好地处理高粘度。

对于供给LOHC工艺的氢气,仅测量流量。氢气(脱离电解槽并在进入反应堆容器之前)是压力受控的。

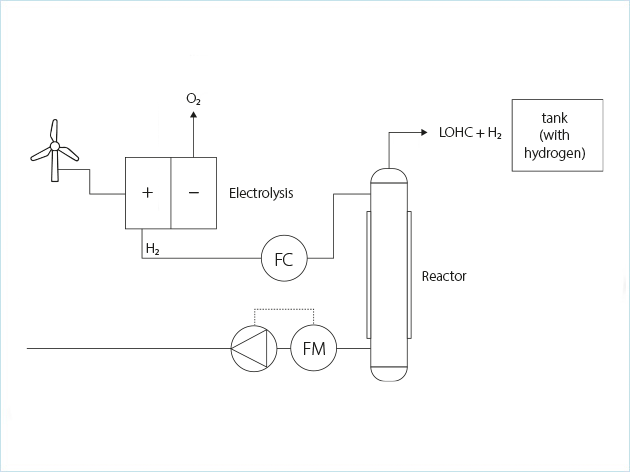

流程图:贮氢罐运输(装载流程)

工艺方案

该应用中,Bronkhorst仪表主要用于:

  • 施加压力
  • 用于泵送
  • 用于测量和控制介质
  • 显示媒介密度
  • 测量相关温度
  • 这些装置的结合使它成为功能强大的解决方案。

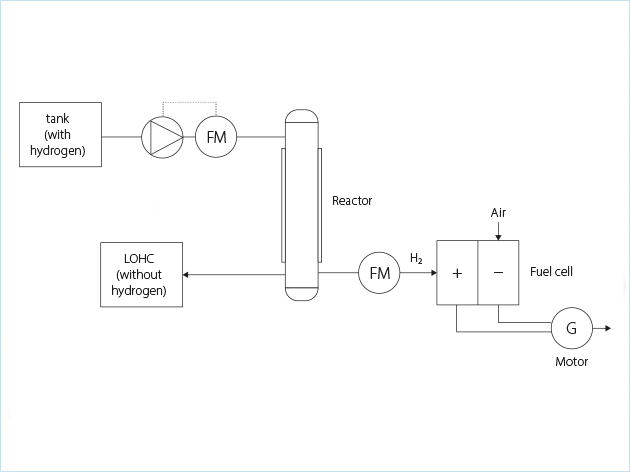

流程图:运输后LOHC(卸氢)
