直通式质量流量测量

2022年10月19日 Bronkhorst

King’s Law和CTA 流量计

CTA流量计和控制器的工作原理基于King’s Law。King’s Law归功于L.V. King，他于1914年发表了King’s Law，从数学上描述了流量中的热传递。他用浸在液体中的加热丝测量流体中某一点的质量速度。

可用以下公式来描述：P = P₀ + C · Φmⁿ
P: Heater power
P₀: Heater power offset at zero flow
C: Constant (device-dependent)
Φ^m: Mass flown: dimensionless figure (type 0.5)

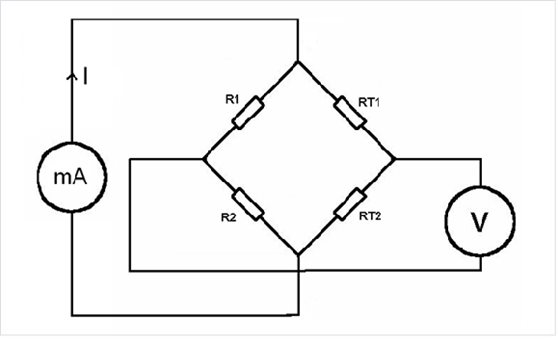

惠斯通电桥和CTA流量计

根据King’s Law，通过探头的气体流量越大，冷却效果越强。电路通过惠斯通电桥实现，惠斯通电桥通过平衡电桥电路的两个支腿来测量未知电阻，其中一只支腿包括未知元件。其操作与原电位计类似。

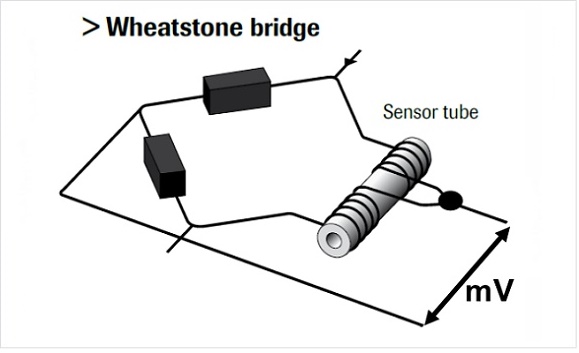

CTA传感器的两个探头充当惠斯通电桥的支腿，当加热探头被流体冷却，探头的电阻减小，需要更多能量来维持温差。

直通式质量流量计应用

CTA传感器是直通式流量测量，意味着无需旁路，降低质量流量计对湿度和污染的敏感性。此外，压力损失可忽略不计。适用于：
