VDM系列:液体源蒸发系统

VDM系列:液体源蒸发系统

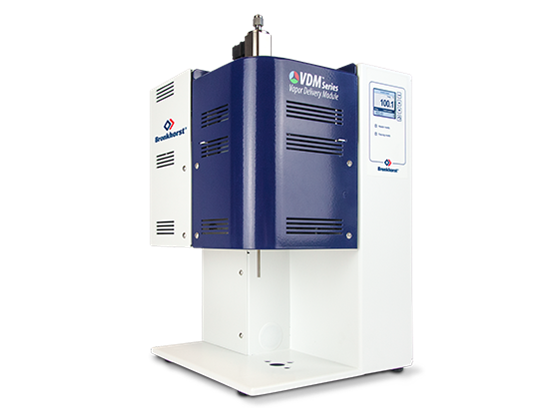

Bronkhorst应市场需求,根据CEM技术,设计了新型气液混合控制系统(VDM)。紧凑的子系统包含CEM的组件以及其他部件,除了气体和液体流量控制器和温控蒸发器,VDM系列还集成电源、显示屏(1.8” TFT)和控制功能。此外,该装置提供本地或远程跟踪加热温度控制可选。紧凑的“即插即用”模块可以产生100 mln/min 到 10 ln/min(饱和的)蒸汽流。它可应用于大气或真空过程,可以蒸发溶解在溶剂中的混合物甚至固体。

样册下载 产品列表

附加功能(相较于单独CEM系统组件)

  • 无需设计或生产经验
  • 预测试,安全可靠
  • 读数/控制面板,包含1.8” TFT显示屏,报警/信号和计数器功能。
  • 集成现场总线接口(可选)

蒸汽控制应用

  • CVD(化学气相沉积),例如硬化、薄膜涂层或平整过程控制技术
  • 检测/校准带有参考气体蒸汽浓度分析的分析仪
  • 防护服的有毒气体反应
  • 带参考水蒸气浓度的分析仪
  • 燃料电池的湿度控制
  • 麻醉剂
  • 食品制药应用中的吸附实验或过程

容量



型号 描述 最大可测流量
(基于水)
最大可测流量 最大温度
W-101A 10 W, 配 µ-FLOW 2 g/h 液体 4 ln/min 气体 200°C
W-102A 10 W, LIQUI-FLOW™/ mini CORI-FLOW™ 30 g/h 液体 4 ln/min 气体 200°C
W-202A 100 W, LIQUI-FLOW™/ mini CORI-FLOW™ 120 g/h 液体 10 ln/min 气体 200°C
W-303B 1000 W, LIQUI-FLOW™/ mini CORI-FLOW™ 1200 g/h 液体 100 ln/min 气体 200°C
SW-100 10 W, VDM-Series 30 g/h 液体 4 ln/min 气体 200°C
SW-200 100 W, VDM-Series 120 g/h 液体 10 ln/min 气体 200°C

更多资料

Brochures
VDM brochure Download



Manuals
Manual CEM Controlled Evaporator and Mixer Download
Manual Vapor Delivery Module Download




SW-100

  • 液体最大流量 30 g/h;
  • 气体最大流量 4 ln/min
  • 压力等级 10 bar
  • 蒸汽流非常稳定
  • 预测试,安全可靠,即插即用

SW-200

  • 液体最大流量 120 g/h;
  • 气体最大流量 10 ln/min
  • 压力等级 10 bar
  • 蒸汽流非常稳定
  • 预测试,安全可靠,即插即用
