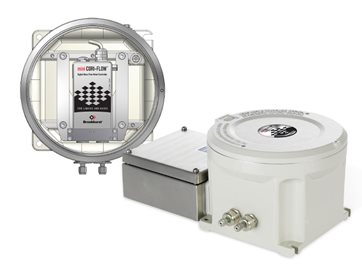

MINI CORI-FLOW EX D

适用1区防爆的质量流量测量解决方案,不受流体特性影响

mini CORI-FLOW™ 系列 M12-M14 紧凑型质量流量计配防爆外壳,可用于IECEx 和 ATEX 1区以及ATEX 认证 II 2 G Ex d e IIB T6 Gb危险区域。所有电气设备连接置于与Ex d盒相连的电气外壳中。mini CORI-FLOW™ Ex d系列专为小流量设计,流量范围100 mg/h 到30 kg/h,适用于液体和气体。仪表可用于管道压力高达137 bar (1987 psi) 的系统中。科里奥利流量计可以配备伴热器,以防止仪表内部凝结或固化。可选单独的(外部)控制单元来监测和控制伴热温度。

mini CORI-FLOW™ Ex d 系列 XM12 至 XM14 型号可测流量范围:

  • 最小流量:0.1…5 g/h
  • 最大流量:3…30 kg/h

样册下载 产品列表

mini CORI-FLOW™ Ex d系列仪表包含单回路型传感器管,构成振荡系统的一部分。当流体经过管道,科里奥利力会引起可变相移,该相移由传感器检测并馈入电路板。最终的输出信号严格与实际质量流量成正比。科里奥利质量流量测量响应快速、测量精准且双向测量。mini CORI-FLOW™ Ex d可输出流体密度和温度。

质量流量控制

mini CORI-FLOW™ Ex d质量流量计集成PID控制,可直接控制阀或泵,从而构成紧凑的科里奥利质量流量控制回路。用于1区的阀门或泵可随流量计提供,但必须安装在Ex d箱的外部,以便与设备电气连接。

满量程与压力等级

PN 107 bar PN 138 bar
XM12  |  0.1 … 200 g/h
XM13  |  1 … 2000 g/h
XM14  |  0.03 … 30 kg/h

特征

  • 直接测量质量流量
  • 快速响应
  • 高精度(液体:2% Rd + ZS, 气体:0.5% Rd + ZS)
  • 稳定性好
  • 紧凑型科里奥利控制器
  • 所有接液部件均为不锈钢;可选哈氏合金-C22
  • IP65 外壳
  • ATEX 认证3, Zone 2 (可选)
  • 模拟加数字通信
  • 集成PID控制器,用于控制阀或泵
  • 集成累加器,用于批次控制

应用

仪表适用于以下领域的各种应用:

  • 半导体加工
  • 食品饮料行业
  • (石油)化工装置

应用案例


更多资料

产品样册
mini CORI-FLOW Ex d brochure Download



使用说明书
mini CORI-FLOW Ex d – Manual Download
使用说明书 mini CORI-FLOW Ex d Download



相关认证
ATEX: DEKRA 12ATEX0114X Download
IECEx: IECEx DEK 12.0040 Download




mini CORI-FLOW Ex d XM12

  • 量程范围 0…200 g/h
  • 压力等级 138 bar
  • IECEx 和 ATEX Zone 1 认证
  • 不受流体物性影响

mini CORI-FLOW Ex d XM13

  • 量程范围 0…2000 g/h
  • 压力等级 138 bar
  • IECEx 和 ATEX Zone 1 认证
  • 不受流体物性影响
