mini CORI-FLOW Ex d

适用于1区防爆的质量流量测量解决方案，不受流体特性影响

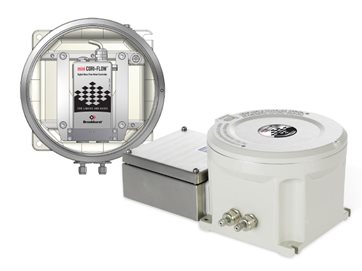

mini CORI-FLOW™ 系列 M12-M14 紧凑型质量流量计配防爆外壳，可用于IECEx 和 ATEX 1区以及ATEX 认证 II 2 G Ex d e IIB T6 Gb危险区域。所有电气设备连接置于与Ex d盒相连的电气外壳中。mini CORI-FLOW™ Ex d系列专为小流量设计，流量范围100 mg/h 到30 kg/h，适用于液体和气体。仪表可用于管道压力高达137 bar (1987 psi) 的系统中。科里奥利流量计可以配备伴热器，以防止仪表内部凝结或固化。可选单独的（外部）控制单元来监测和控制伴热温度。

mini CORI-FLOW™ Ex d 系列 XM12 至 XM14 型号可测流量范围：

• 最小流量：0.1…5 g/h
• 最大流量：3…30 kg/h

样册下载 产品列表

mini CORI-FLOW™ Ex d系列仪表包含单回路型传感器管，构成振荡系统的一部分。当流体经过管道，科里奥利力会引起可变相移，该相移由传感器检测并馈入电路板。最终的输出信号严格与实际质量流量成正比。科里奥利质量流量测量响应快速、测量精准且双向测量。mini CORI-FLOW™ Ex d可输出流体密度和温度。

质量流量控制

mini CORI-FLOW™ Ex d质量流量计集成PID控制，可直接控制阀或泵，从而构成紧凑的科里奥利质量流量控制回路。用于1区的阀门或泵可随流量计提供，但必须安装在Ex d箱的外部，以便与设备电气连接。

满量程与压力等级

PN 107 bar	PN 138 bar
	XM12 | 0.1 … 200 g/h
	XM13 | 1 … 2000 g/h
XM14 | 0.03 … 30 kg/h

特征

• 直接测量质量流量
• 快速响应
• 高精度(液体：2% Rd + ZS, 气体：0.5% Rd + ZS)
• 稳定性好
• 紧凑型科里奥利控制器
• 所有接液部件均为不锈钢；可选哈氏合金-C22
• IP65 外壳
• ATEX 认证3, Zone 2 (可选)
• 模拟加数字通信
• 集成PID控制器，用于控制阀或泵
• 集成累加器，用于批次控制

应用

仪表适用于以下领域的各种应用：

• 半导体加工
• 食品饮料行业
• （石油）化工装置

应用案例

• 受控添加天然气气味剂 (THT 定量给料)

---

更多资料

产品样册
mini CORI-FLOW Ex d brochure



使用说明书
Manual – mini CORI-FLOW Ex d
使用说明书 mini CORI-FLOW Ex d



相关认证
ATEX: DEKRA 12ATEX0114X
IECEx: IECEx DEK 12.0040
