Application note A112-FP99

过氧化氢流量测量

过氧化氢主要用于纺织品、纸张和纸浆的漂白中,也可做消毒剂使用,目的是从表面去除(病原性)微生物。过氧化氢可分为两种连接微生物细胞代谢必不可少的成分(例如DNA和膜脂)的羟基自由基。

实际应用中,过氧化氢必须以液态进入净化的腔室,然后在高温表面蒸发。循环的气流将蒸气吹扫干净,并确保消毒蒸气接触腔室壁。

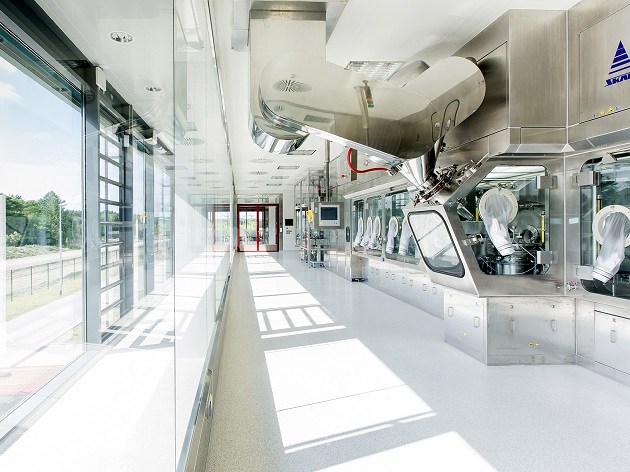

总部位于瑞士的SKAN,制药和生物技术行业洁净室和隔离器领域的全球领先企业, 向Bronkhorst寻求帮助以测量无菌过程隔离器中用于净化目的的少量过氧化氢。

过氧化氢流量测量

应用要求

客户的需求是持续测量小流量过氧化氢的解决方案。需要高精度、高重复性以及测量系统完全集成且使用简便。测量装置可通过模拟或现场总线协议将测量值传输到PLC。

重要议题

  • 持续液体流量测量
  • 高精度和高重复性

工艺方案

精准计量和连续测量少量35-50%浓度过氧化氢的解决方案由Bronkhorst科氏质量流量计(mini CORI-FLOW ML120系列)和蠕动泵组成。蠕动泵的15个滚轮可用于过氧化氢溶液无脉动流动。

Bronkhorst科氏质量流量计可测量液体流量并监测其密度。典型流量是50到100 ml/min 或6 g/h。测量精度要求低于10%,而使用所选质量流量计精度达到1%。设备配备阀门以控制蠕动泵,以备后期控制流量之需。通过模拟4-20 mA协议或数字Profinet协议可与PLC进行通讯。

过氧化氢的密度监测对于观察是否发生脱气非常重要。H2O2除了是反应性化合物, 还很不稳定,会在适当的时候分解为水和氧气。低密度会发生分解,这意味着可能没有足够的过氧化氢用于净化目的。

在此方案出现之前,过氧化氢计量的量通过使用秤测量其重量来确定。但是,由于振动和零点变动,不适用于工业应用。而且,它是逐批而不是连续的,这使得SKAN寻求另一种解决方案。公司旨在提供长期稳定和耐用的高质量和过程安全的解决方案。Bronkhorst ML120 质量流量计结合蠕动泵的组合解决方案简单、稳定且面向未来,可以安全、快速、高效地传输贵重关键液体。

紧凑的结构以及出色的性能赢得客户的认可并在隔离器上配备Bronkhorst技术。自2016年引入ML120技术以来,目前有十台“ML20升级版”SKAN隔离器投入现场使用。兼具直接质量流量测量、(可调节)宽量程测量以及密度输出等优势。此外, 由于零点稳定性、优化的循环时间和(几乎)无死区,该仪表可实现高精度和高重复性。ML120质量流量计是SKAN必不可少的核心组件。
