优化流量控制 | 实时压力和温度补偿
2024年10月23日
Bronkhorst
| 各种外部因素会影响质量流量控制器的测量精度和控制稳定性。压力和温度控制中常见的挑战是什么？如何解决呢？
实时压力和温度补偿是解决方法之一。工艺过程的效率和产量需要稳定的气体流量。气体流量可通过热式质量流量控制器进行测量和控制。 |
压力不敏感补偿 |
温度和压力补偿的挑战外部因素包括：
波动可能由于气瓶中的压力降低或多个流量控制器之间的串扰而发生。Bronkhorst如何解决此类问题？有什么解决方案吗？ |
|
|
质量流量控制器串扰什么是串扰？串扰通常出现于多个质量流量控制器紧挨放置在同一管道中，或安装在同一导轨或框架上的情况。气体调节器的管路压力受流量控制器的流量需求影响。当流量仪表改变其设定值，管路压力会受影响。由于压力变化，传统流量控制器的流量测量部分受到影响，表明流量测量不正确，不能显示通过MFC的实际流量。 流量控制器的标称流量越小，对较大、并联安装的MFC的设定值变化影响越大。 |
|
|
静态压力补偿和动态压力补偿有什么区别？静态压力补偿是对缓慢压力变化的补偿，例如气缸压力的缓慢降低。通过集成压力变送器到质量流量控制器上，结合转换算法，可实时计算实际流体物性。热传导测量计算中使用了密度、粘度、热导率和热容。在压力和温度的影响下，此类物性会发生变化。因而可测量和处理实际温度和压力，实现准确的流量测量和稳定的流量控制。 |
| 动态压力补偿是对快速压力变化的补偿。当同一供应管线上的较大流量质量流量控制器更改设定值时，就可能发生这种情况，该不良影响也称为“串扰”。当压力传感器识别到这些快速的压力变化时，将相应地调整阀门控制，以保持流量稳定。 |

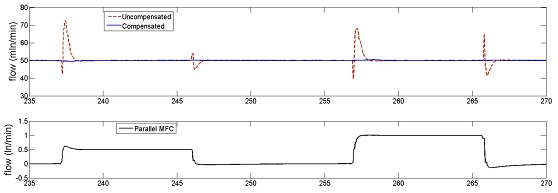

动态补偿，对压力变化不敏感 |
通过换算实现稳定的流量控制转换算法可实现预存流体和100种机载气体中一种的换算（多流体多量程功能）。 实际测得的温度和压力用于转换模型，补偿过程条件的变化，带来更可靠和准确的转换和稳定控制。 |

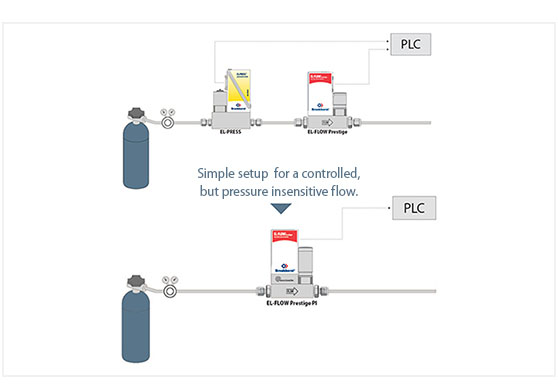

简单装置包含质量流量控制器“压力不敏感型” |
质量流量控制器 | 压力不敏感型您是否需要用于小流量的压力不敏感型质量流量控制器EL-FLOW Prestige？了解更多详情 |
|
|
优势 | 使用实时压力和温度补偿
|

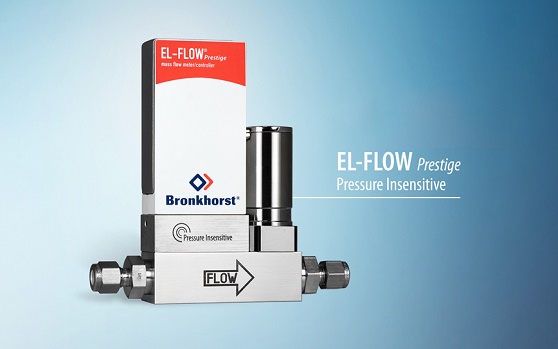

使用EL-FLOW Prestige（压力不敏感）进行压力和温度补偿 |
