沼气加臭 | 流量计应用

2023年7月13日 Bronkhorst

Bronkhorst为其可再生天然气行业客户提供流量计用于以连续和可控的方式向生物甲烷中添加气味剂。

生活燃料废物，例如农业、城市或食物废物，通过微生物发酵转化为沼气。沼气是主要含有甲烷和二氧化碳的气体混合物。经过净化过程去除二氧化碳和杂质后，可得到：生物甲烷气“。生物甲烷气可作为可再生天然气的替代品。生物甲烷适用于家庭供暖和烹饪，适用的前提是加上气味。

投入联网使用的生物甲烷气体强制性要求加臭，因为其本身没有气味。目的是万一气体泄漏能被人类嗅觉感知到。加臭后，气体带有臭鸡蛋味道。过量加注味道会使气味过浓导致成本增加，甚至误报。加注味道不足会导致发现不了危险，甚至可能导致人员伤亡。

欧洲大多数国家使用硫醇或THT（四氢噻吩）等高浓度加臭剂进行加臭。本文我们聊聊THT。所需的THT气体浓度通常为10-30 毫克/立方米（视国家而定）。所需加到流动气体中的加臭剂剂量很小。

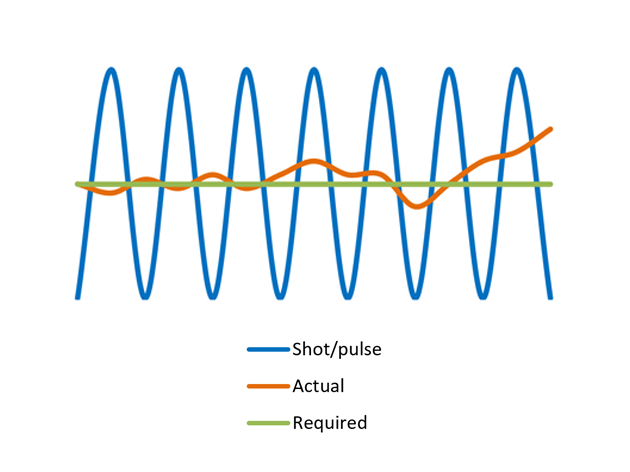

THT传统加注方式是喷射式加注，通过控制器打开和关闭泵或阀门完成。喷射式加注往往产生脉动。喷射加臭剂液体剂量相对过大，特别是小流量的情况下。

过一段时间，实际喷射率可能受到泵的磨损和系统压力变化的影响。加上缺乏真实的反馈或自适应控制，可能导致一段时间内过量或不足，以及气味剂剂量不准确。

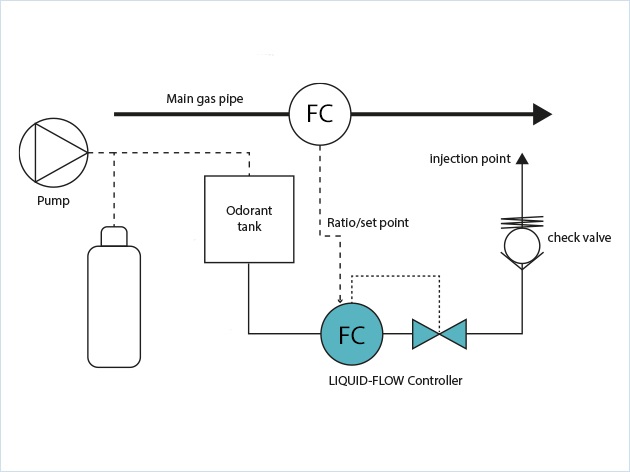

加臭剂添加定量给料方案的关键部件是科里奥利质量流量控制器(mini CORI-FLOW 系列)。该装置负责注射系统的液体输送。

质量流量计测量生物气体流量，通过PLC反馈实际值给流量控制器。科里奥利流量控制器设置为“等比例“：遵循主流量。THT定量给料剂量为18 mg/m3。流量自动适应基于质量控制的系统波动。

根据客户配置，THT储罐通过氮气加压。其他情况下，也可使用科里奥利流量控制器直接控制泵。流量控制器上游压力为10 – 13 bar。系统下游（喷射）压力通常为8 bar。

使用液体质量流量控制器，THT可在实际定量给料速率的1-2%范围内准确地定量给料和测量。

定量给料基于实际的质量流量测量，系统自带反馈回路。自动监控实际添加的加臭剂剂量和相应的气体流量并报告给客户的“守门员”（允许根据正确的特性进行管网加注）。

流畅的连续定量给料产生均匀的THT/生物气体混合物。在小流量和大流量条件下均可保证有效蒸发率，而不需要额外的蒸发器。

“使用准确的流量控制器后，我们现在操作接近最低要求的加臭率更有信心，不担心有剂量不足的风险。加臭剂成本降低，加臭剂罐的使用寿命也更长。现在可以预测和实际测量加臭剂的使用总量，我们可以及时更换加臭剂。”
