飞机制造之润滑油定量给料

2021年11月11日 Bronkhorst

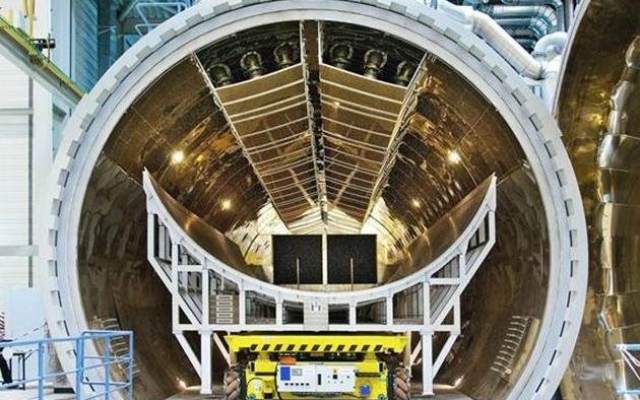

飞机由各种材料的部件组成。机身是重要部件之一,是包围机组人员、乘客和货物的主体部分。机身部件通过铆钉连接,为此需要在机身部件上钻孔。

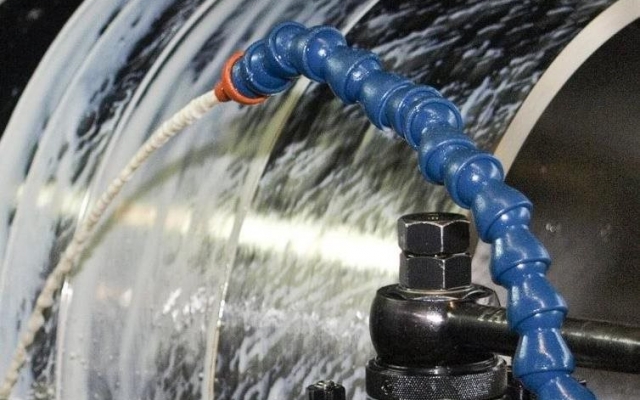

一家法国制造商推出完整的机器人手臂钻孔方案。为了减少摩擦、磨损和散热,钻孔作业中需要钻孔油作为润滑剂。飞机公司对铆钉连接要求质量完美,坚持在钻孔作业过程中对所有孔进行润滑。如果在没有润滑剂的情况下钻孔一个或多个,机身部件质量打折,会导致相当大的损失和高昂的成本。为了满足这一质量要求,需要对钻孔油供应进行监测,Bronkhorst应邀参与提供解决方案。

飞机制造之润滑油定量给料

应用要求

最终需要解决的问题是,在钻孔过程中是否确实添加了润滑剂。我们是否确定“钻”这个孔,里面有油?另外,“测量装置”需在靠近钻头处工作,因此需要坚固以承受钻头的振动。机器人手臂的可用空间有限,因此测量装置需要紧凑。

重要议题

  • “二进制”答案:有流量还是无流量?
  • 振动机臂上的耐用系统
  • 集成于机械臂中的小型测量装置

工艺方案

Bronkhorst公司满足此应用要求的解决方案是LIQUI-FLOW L13液体热式质量流量计。使用的钻孔油是油/水乳化液,100g/h,流经10-20米长位于压力为4bar的压力容器和钻头之间的管子。

使用LIQUI-FLOW L13质量流量计的主动式钻头的试验表明,其性能良好。通过此方法,其客户-飞机制造商,也是机械臂的使用者-可以观察到钻孔处确实有油,这是质量控制的一部分。早期测试中,在压力容器下游放置测量装置并没有得到很好的结果,主要是由于流量计和钻头之间的距离太大。

此装置中,质量流量计通过Profibus协议进行通信,将数据传输到数据处理模块。如果没有信号,质量流量计将无法测量任何钻孔油流量,润滑剂供应出现问题,可以立即采取措施。这将减少废弃飞机机身部件的浪费。

定性“有流量或无流量”测试的后续是定量方法,测量信号将累计,以便测量出已供应给每个孔的实际钻孔油量。
